ORiN IoT関連ソリューション

ORiN 導入事例

このページでは、弊社が提供したORiN IoT関連サービスの導入事例をご紹介します。
製品情報については、こちらのページからご覧いただけます。

事例①:某物流センター様

■ キーワード

PLC、DB、ダッシュボード

■ 概要

大規模物流センターでの稼働/進捗状況の見える化(ダッシュボード表示)
IoT Data Shareにて、PLCからDB(MS SQLServer)へ稼働情報の登録を実施

■ 構成

サーバー(IoT Data Share)✕1台
三菱電機PLC ✕ 数台(点数:数100点)
DB登録件数(数10万レコード/日)

■ 導入ポイント!
  • 利用側(ダッシュボード)で参照しやすい形に加工
    例)PLCにて常にカウントアップされている実績数を一定期間単位の実績数に演算
  • DB内の過去データ削除をIoT Data Shareの日次アクションで実行
    DB周りをIoT Data Shareにて一元管理

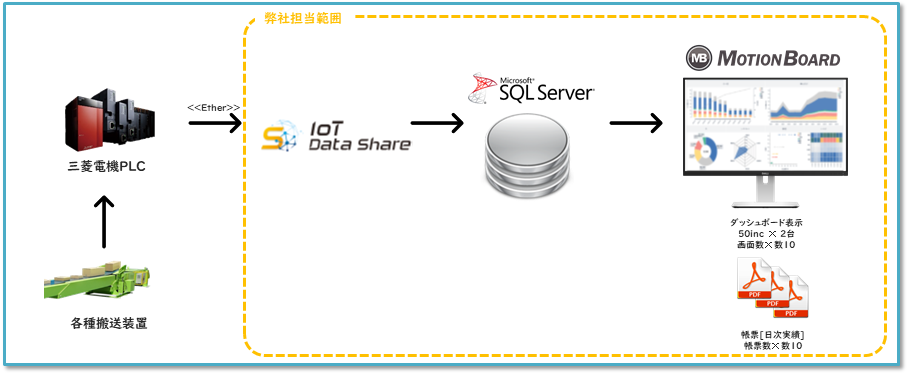

■ システムイメージ

事例②:某飲料メーカー様

■ キーワード

PLC、CSV、DB、ダッシュボード、上位連携

■ 概要

新設工場における設備状態の見える化および実績収集
DBに実績を蓄積し、上位システム&BIツールで活用

■ 構成

サーバー(IoT Data Share)✕1台
三菱電機PLC ✕ 数台(点数:数1000点)
その他製造設備(数10台)からCSV+FTP(put)された実績を解析(~数1000列)

■ 導入ポイント!
  • 大量のCSVデータの読込/加工を共通化
    設備の増設時に備え、お客様で対応可能な仕組みをIoT Data Shareにて構築
  • 指標/指数計算(データマッピング)など、ダッシュボード表示や
    上位システム/BIツールが利用しやすいデータ変換をIoT Data Shareにて実現

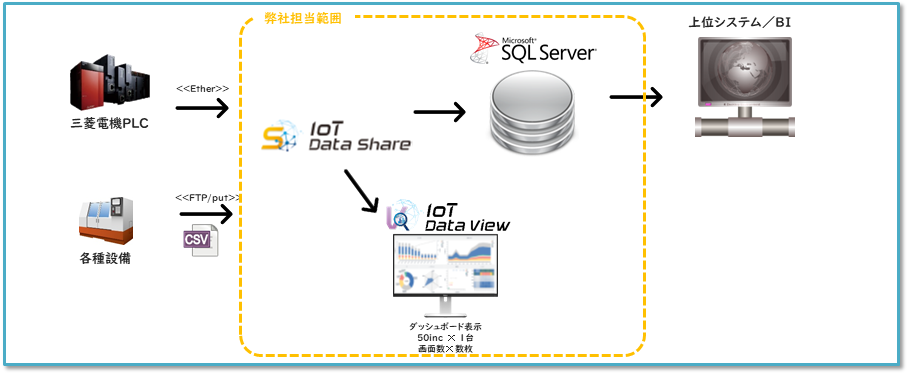

■ システムイメージ

事例③:某センサー製造メーカー様

■ キーワード

PLC、CSV、FTP、上位連携

■ 概要

製造ラインにおける「生産性10%アップ」を目標とした、持続的な基板構築支援
上位BIツール連携用データ(CSV+FTP)までの連携データ作成を担当

■ 構成

サーバー(IoT Data Share)✕1台
KEYENCE PLC ✕ 数10台(点数:数100点)
ローカルにデータ蓄積は行わず、収集したデータはすべてCSV+FTPで上位に送信

■ 導入ポイント!
  • 1つの製造ラインの作成支援。2ライン目移行の拡張はお客様が担当する為
    IoT Data Shareの設定および操作レクチャーを担当
  • 設備毎に2種類の実績収集→実績データ出力を実現
    1.一定周期での稼働情報
    2.トリガー(ビット信号=ON)時のサイクルデータ

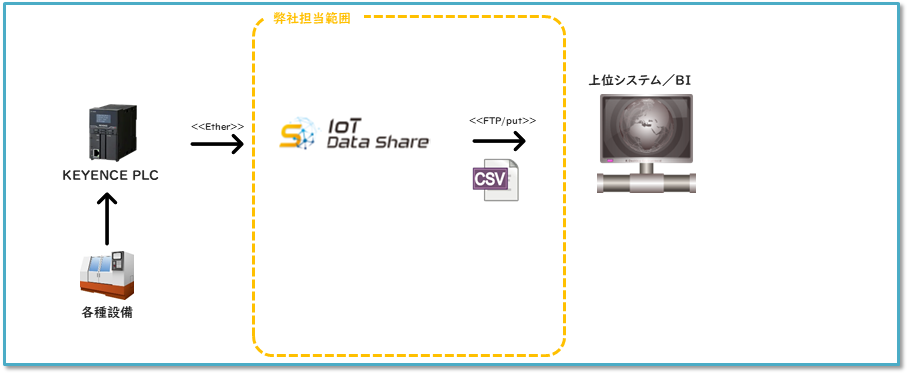

■ システムイメージ

事例④:某機械製造メーカー様

■ キーワード

PLC、データロガー、CSV、電子帳票

■ 概要

電子帳票システムConMas IoT(IoT Data Share+i-Reporter)の構築
iPadで検査結果入力を実現する為のデータ収集をIoT Data Shareで実現

■ 構成

サーバー(IoT Data Share)✕1台
三菱電機PLC ✕ 数台、データロガー おんどとり✕数台、気象データ
電子帳票システムi-Reporter

■ 導入ポイント!
  • 電子帳票に必要な情報のすべて(設備、Cloud)をIoT Data Shareで一元管理
    ※Cloudからのデータ取得はhttpアクションで対応
  • i-Reporterでは、多言語化対応や様々な帳票(PDF、CSV、Excel、画像)を作成
    記入ミスの無いスマートな検査結果入力システムを構築

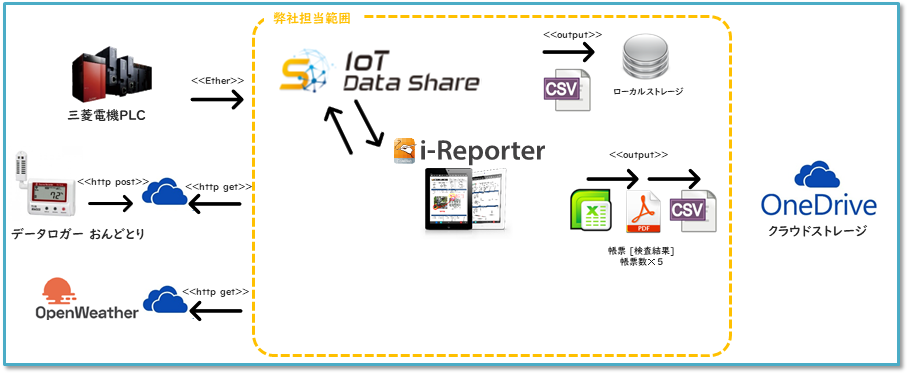

■ システムイメージ
